Software Gratis Para Presupuestos – ConstrucSoft

SOFTWARE GRATIS - ALCANCES

Con ConstrucSoft–Gratis, tiene ahora la oportunidad de presupuestar sin ningún costo todo tipo de obras civiles y electromecánicas, en cualquier PC, debido a que el sistema trabaja perfectamente en todo tipo de Windows, siendo los alcances los siguientes:

  • Encadena análisis y sub-análisis.
  • Permite asignar directamente en los análisis, los recursos de: materiales, mano de obra, equipos, sub-análisis y sub-contratos.
  • Calcula los rendimientos de transporte.
  • Calcula el presupuesto total, y los gastos generales.
  • Desde nuestra página www.construcsoft.com, podrá descargar las siguientes bases de datos para incluirlas directamente en al sistema ConstrucSoft-Gratis (LINEAS.arc, CIVIL3.arc, VIAL1.arc y SEDAPAL.arc)


martes, 4 de agosto de 2020

DESCARGAR ARTÍCULO EN PDF

El software para construcción CONSTRUCSOFT, es un sistema de costos y presupuestos de análisis de precios unitarios que permite controlar obras, mediante la curva S de valor ganado.



Descargar base de datos

En el presente blog, por razones de espacio, solo se ha colocado la primera página de cada reporte.

Usted podrá tener todos los reportes completos, descargando el presente artículo en formato PDF.

PRESUPUESTO - OBRA DE SEDAPAL CON CONSTRUCSOFT

PRESUPUESTO DE OBRA DE AGUA POTABLE Y ALCANTARILLADO - SEDAPAL - CON CONSTRUCSOFT

En el presente artículo, demostraremos las cualidades de ConstrucSoft para calcular rápida y eficientemente presupuestos de agua potable y alcantarillado de SEDAPAL, como también la elaboración de expedientes técnicos.

Para este fin vamos a procesar en ConstrucSoft, el Expediente Técnico “EGP-N: CAMBIO DE COLECTOR EN URBANIZACIÓN BENJAMÍN DOIG LOSSIO – LA PERLA, REDES Y CONEXIÓN DE ALCANTARILLADO, LIMA – CALLAO – LA PERLA” con precios referenciales a Agosto de 2017.

Dicho expediente ha sido descargado directamente desde Google, en:

http://www.sedapal.com.pe/expedientes-tecnicos

LP-005-2018-SEDAPAL - Benjamin Doing Lossio     28.02.2018



Esta obra ha sido alimentada desde cero, en base al Expediente Técnico, con el presupuesto, los análisis de precios unitarios, y los gastos generales, en un nuevo directorio de ConstrucSoft denominado SEDAPAL.

El tiempo empleado ha sido de 4 días, siendo el proceso el siguiente:

  • Generación del presupuesto con el metrado de la obra.
  • Alimentación de los análisis y sub-análisis de precios unitarios con sus respectivos recursos y precios unitarios
  • Alimentación de los gastos generales
  • Programación de la obra
  • Generación de reportes

Durante este proceso se han detectado ciertas incongruencias en el presupuesto, las cuales consideramos pertinentes no explicarlas, simplemente nos limitaremos a mostrar los resultados del Expediente Técnico, alimentado en ConstrucSoft.

En el futuro, alimentar una nueva obra de SEDAPAL en este directorio, será más rápido, debido a que el sistema ya cuenta con muchos análisis de precios unitarios maestros.


PRESUPUESTO DE OBRA

GENERACIÓN DEL PRESUPUESTO DE OBRA

El presupuesto se genera, creando las Secciones y Fases de obra, para luego alimentar los análisis de precios unitarios del Expediente Técnico.


Presupuesto de obra

En la medida que va generando el metrado, se puede ingresar a cada una de las partidas, para configurar los respectivos análisis de precios unitarios.


REPORTE DEL PRESUPUESTO RESUMEN

Reporte presupuesto de obra

REPORTE DEL PRESUPUESTO DE OBRA

Reporte Presupuesto de Obra

ANÁLISIS DE PRECIOS UNITARIOS

ANÁLISIS DE PRECIOS UNITARIOS CON RENDIMIENTOS Y AVANCE DE CUADRILLAS

ConstrucSoft cuenta con íconos de búsqueda que permiten ubicar rápidamente los recursos de materiales, mano de obra, equipos, sub-análisis y sub-contratos.


Íconos de acceso directo

Los análisis de precios unitarios, muestran los rendimientos y avances de las cuadrillas, con la composición del personal y la cantidad de equipos. En cada análisis de precio unitario, es posible modificar el avance o el rendimiento de la cuadrilla.

Asimismo en el lado izquierdo se muestra el tipo de recurso como material, mano de obra, equipo, sub-análisis y contratos; como también el nivel de encadenamiento de los sub-análisis.


Análisis de Precio Unitario

Los análisis de precios unitarios, muestran los rendimientos y avances de las cuadrillas, con la composición del personal y la cantidad de equipos. En cada análisis de precio unitario, es posible modificar el avance o el rendimiento de la cuadrilla.

Asimismo en el lado izquierdo se muestra el tipo de recurso como material, mano de obra, equipo, sub-análisis y contratos; como también el nivel de encadenamiento de los sub-análisis.


REPORTE DE ANÁLISIS DE PRECIOS UNITARIOS POR ITEM DEL PRESUPUESTO

Reporte de Análisis de Precios Unitarios

REPORTE DE TODOS LOS SUB-ANÁLISIS CON INDICACIÓN DEL NIVEL DE ENCADENAMIENTO

Reporte de Sub-análisis



ENCADENAMIENTO DE ANÁLISIS Y SUB-ANÁLISIS DE PRECIOS UNITARIOS

ENCADENAMIENTO DE ANÁLISIS Y SUB ANÁLISIS EN LOS ANÁLISIS DE PRECIOS UNITARIOS

ConstrucSoft muestra la relación de todos los análisis y sub-análisis de precios unitarios, con sus respectivos niveles de encadenamiento, como también la indicación de “Transporte”, cuando dicho análisis tiene un cálculo de rendimiento de transporte.


Relación de Análisis y Sub-análisis


Desde esta pantalla se puede ingresar directamente a cualquier análisis o sub-análisis, pudiéndose apreciar el nivel de encadenamiento de los sub-análisis, como (2 <=).

También se tiene la indicación M y R que significan:

(M) análisis que ha sido traído desde el maestro de análisis de precios unitarios y ha sido modificado en la obra.

(R) análisis retornado desde la obra al maestro de análisis de precios unitarios.


REPORTE ENCADENAMIENTO DE LOS ANÁLISIS Y SUB-ANÁLISIS DE PRECIOS UNITARIOS

Reporte Encadenamiento de Análisis y Sub-análisis




RENDIMIENTOS DE TRANSPORTE

CÁLCULO DE RENDIMIENTOS DE TRANSPORTE

Para calcular el rendimiento de transporte de un determinado análisis, ConstrucSoft cuenta con el botón de transporte, de ser el caso el AVANCE tendrá la indicación: “Calculado en Transporte”.



Análisis con Cálculo de Rendimiento de Transporte

En la medida que se ingresen los datos para el cálculo de transporte, ConstrucSoft en el lado izquierdo de la pantalla irá procesando los resultados, mostrándolos en el lado derecho. Adicionalmente se cuenta con los títulos, que serán las cabeceras de los reportes.


Cálculo de Rendimiento de Transporte

LOS GASTOS GENERALES

CÁLCULO DE LOS GASTOS GENERALES

ConstrucSoft genera los gastos generales, mostrando el presupuesto total de obra, con el costo directo desagregado en partidas globales, materiales, mano de obra, equipos, contratos y sub-análisis; como también los gastos generales, la utilidad y los impuestos.


Presupuesto de Obra

CÁLCULO DE GASTOS GENERALES VARIABLE Y FIJOS

Ingresando a gastos generales, se calcula cada uno de los gastos generales, de acuerdo a los siguientes rubros.


Los Gastos Generales


Los Gastos Generales

CONSOLIDADO DE RECURSOS

CONSOLIDADO DE RECURSOS CON PORCENTAJE DE INCIDENCIA EN EL PRESUPUESTO

El consolidado de recursos muestra el porcentaje (%) de incidencia de cada uno de los recursos en el presupuesto, como también el porcentaje (%) acumulado, adicionalmente se muestra en color azul los recursos que representan el 80 % del presupuesto.

Aquí es posible ordenar el reporte en base a los códigos de los recursos, o en función al monto parcial.


Consolidado de Recursos


REPORTE CONSOLIDADO DE RECURSOS


Reporte Consolidado de Recursos

PRESUPUESTO VALORIZADO

PRESUPUESTO VALORIZADO EN LA PROGRAMACIÓN DE OBRA

ConstrucSoft permite programar la obra de las siguientes formas:

  • Por % de avance de fases
  • Por % de avance del metrado
  • Por volúmenes de obra del metrado

También es posible exportar el presupuesto al EXCEL para obtener los volúmenes de obra del metrado, mes a mes.

Para efectos del presente presupuesto se ha efectuado una rápida programación en función al avance de las fases.


PROGRAMACIÓN POR FASES


Programación por Avance de Fases

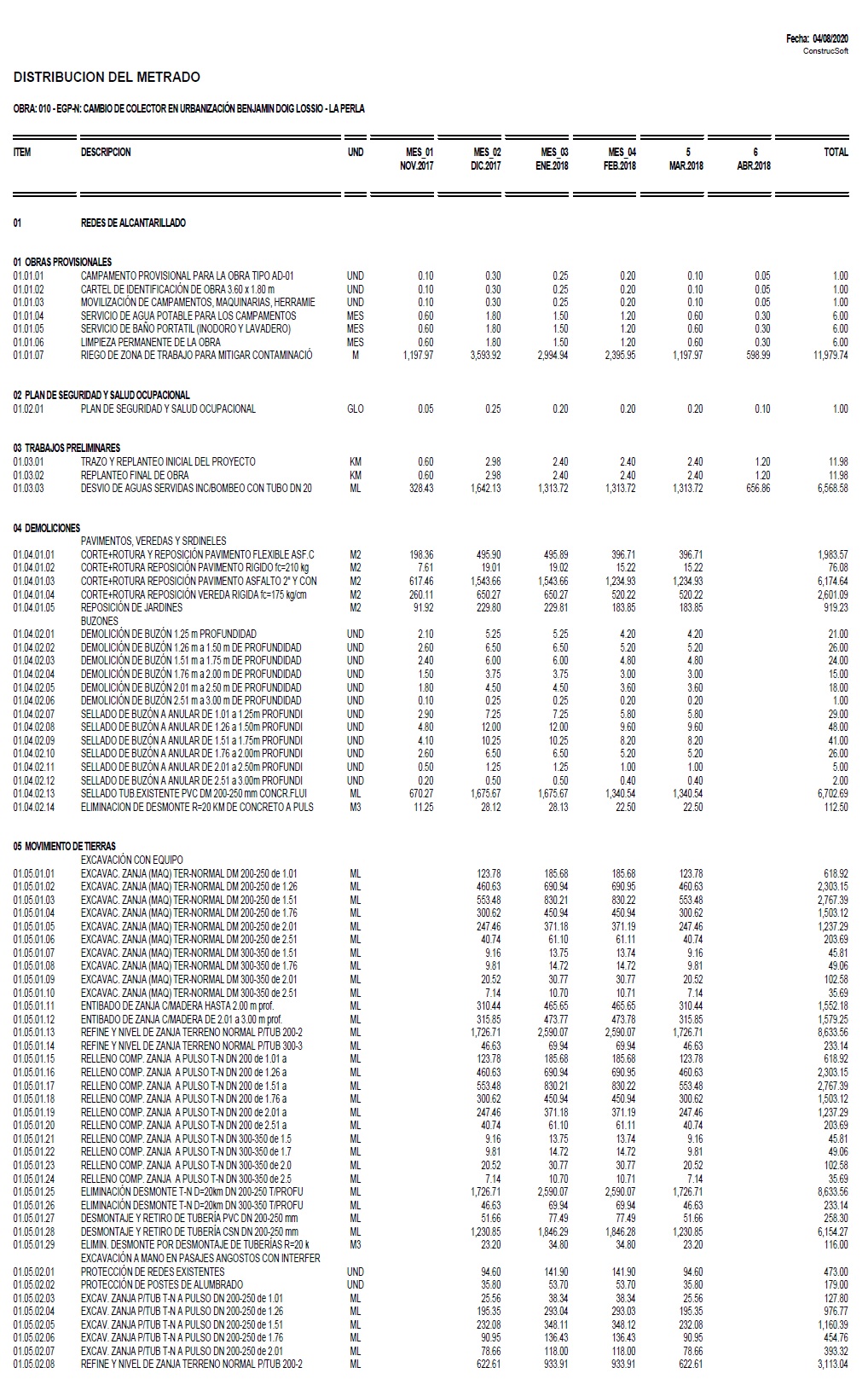

DISTRIBUCIÓN DEL METRADO

Distribución del Metrado


CURVA S

Esta programación de fases obtiene directamente la distribución del metrado.También obtenemos directamente la curva S en horas-hombre, como la curva valorizada en soles.


Curva S en Horas-Hombre

HISTOGRAMA DE PERSONAL

También se obtiene el histograma de personal, el cual permitirá apreciar rápidamente dependiendo de la forma de la curva binomial, si se ha efectuado un correcta programación.

Histograma de Personal


REPORTE DISTRIBUCIÓN DEL METRADO

Reporte Distribución del Metrado

REPORTE PRESUPUESTO VALORIZADO

Reporte Presupuesto Valorizado



VOLÚMENES DE OBRA Y HORAS-HOMBRE

VOLÚMENES DE OBRA Y HORAS HOMBRE EN LOS ANÁLISIS Y SUB ANÁLISIS DE PRECIOS UNITARIOS

ConstrucSoft permite visualizar los niveles de encadenamiento de los análisis con sus respectivos sub-análisis, por ejemplo la partida 01.08.07 BUZÓN TN A MÁQUINA DE 1.01 a 1.25 m C-PV, tiene 19 sub-análisis de segundo nivel, y estos sub-análisis tienen 5 sub-análisis de tercer nivel.

En la columna cantidad, se muestra los volúmenes de obra de los análisis y sub-análisis.

También se muestra en esta ventana las cantidades de horas-hombre, requeridas en los análisis principales, como las horas-hombre de los sub-análisis.



Volúmenes de Obra y Horas-Hombre


Reporte Volúmenes de Obra y Horas-Hombre


REPORTE VOLÚMENES DE OBRA DE LOS SUB-ANÁLISIS DE 2do NIVEL

ConstrucSoft calcula los volúmenes de obra totales de todos los sub-análisis


Reporte Volúmenes de Obra de los Sub-análisis

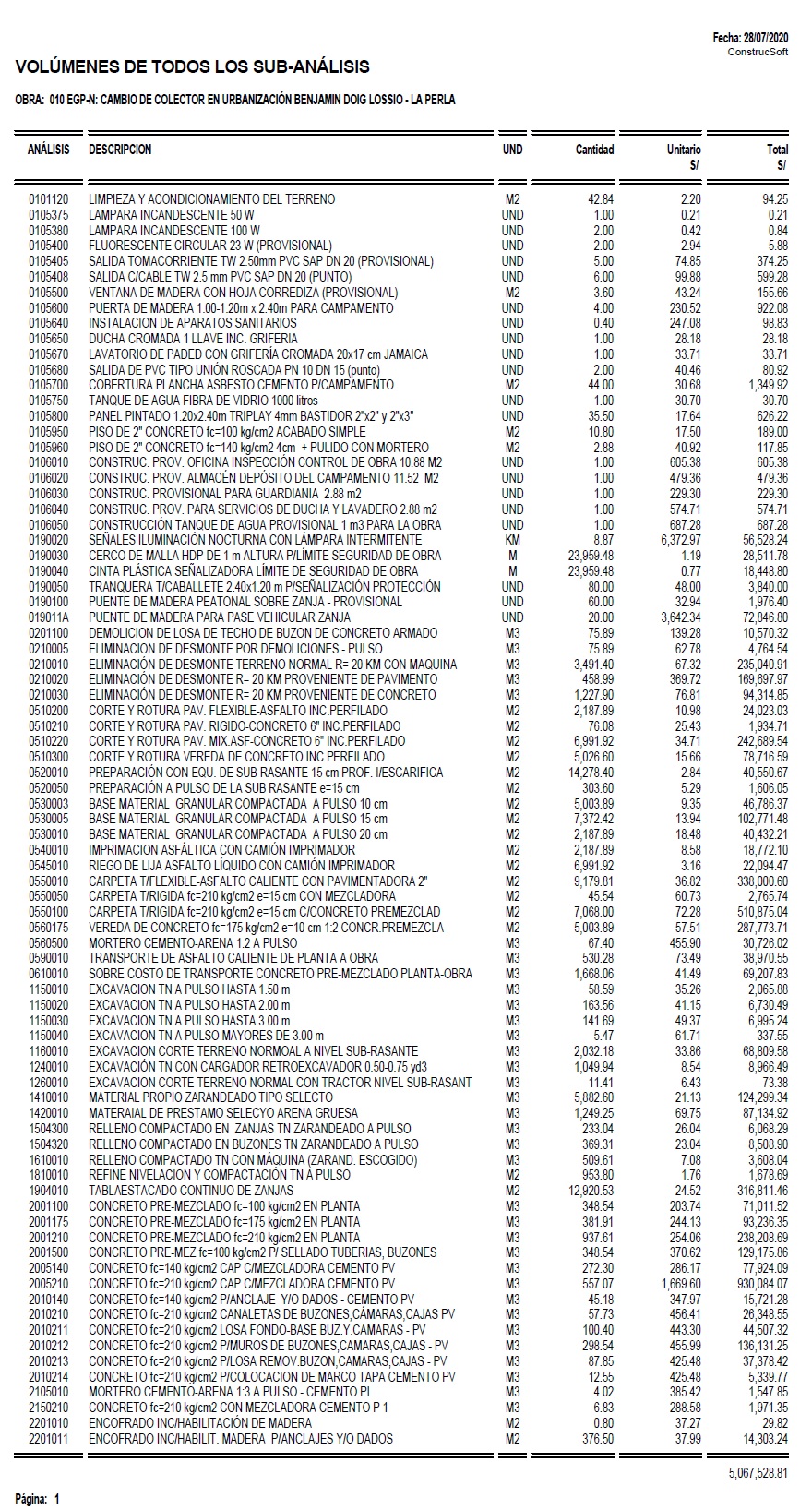

VOLÚMENES DE TODOS LOS SUB-ANÁLISIS

ConstrucSoft calcula los volúmenes de obra totales de todos los sub-análisis.


Volúmenes de Obra de todos los Sub-Análisis

FÓRMULA POLINÓMICA

COMPOSICIÓN DE LA FÓRMULA POLINÓMICA DE REAJUSTE DE PRECIOS EN CONSTRUCSOFT

ConstrucSoft permite generar las respectivas fórmulas polinómicas, por cada sección de obra.


Fórmula Polinómica

Fórmula Polinómica



Fórmula Polinómica


Reporte de Fórmula Polinómica


RECOMENDAMOS VISITAR www.construcsoft.com

VISITE CONSTRUCSOFT

Consideramos que ConstrucSoft es una herramienta útil para su empresa, que le permitirá llevar eficientemente el control económico de sus obras, evitando gastar horas-hombre en el manejo de hojas de cálculo, permitiendo dedicar este tiempo en analizar la problemática y la logística de la obra.

Recomendamos visitar nuestra web www.construcsoft.com, donde encontrará en SISTEMAS CONSTRUCSOFT lo siguiente:

          Temas y conceptos para presupuestos

          Como presupuestar civiles y electromecánicas





También podrá descargar gratuitamente:

          Libro - Cómo Presupuestar Obras

          El Presupuesto Civil – manual ConstrucSoft Valor Ganado

          El Presupuesto Mecánico – manual ConstrucSoft Mecánico

          Control Económico de Obras – manual ConstrucSoft Rendiciones

          Sistema Gratis ConstrucSoft Valor Ganado

          Sistema Gratis ConstrucSoft Mecánico

          Sistema Demo ConstrucSoft Rendiciones



A los usuarios de ConstrucSoft, les comunicamos que pueden descargar desde nuestra página www.construcsoft.com, el archivo SEDAPAL.arc.

Al descargar y des compactar el archivo, tendrán el directorio <SEDAPAL>, donde podrán alimentar más obras, ya que se ha estructurado para presupuestar o elaborar expedientes técnicos de obras de agua potable y alcantarillado.
